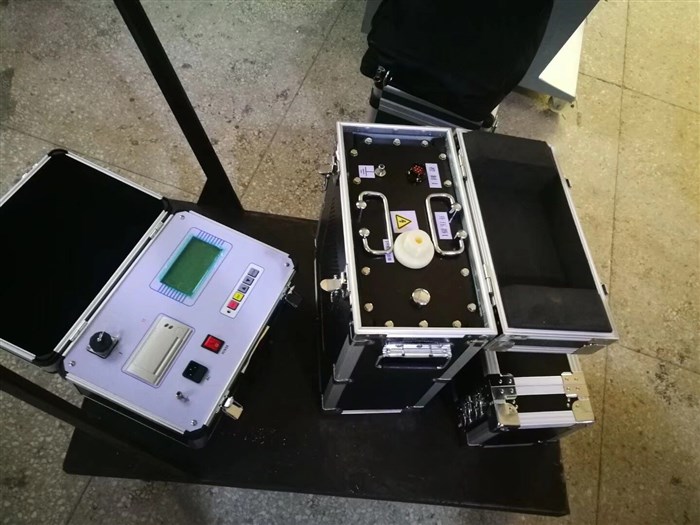

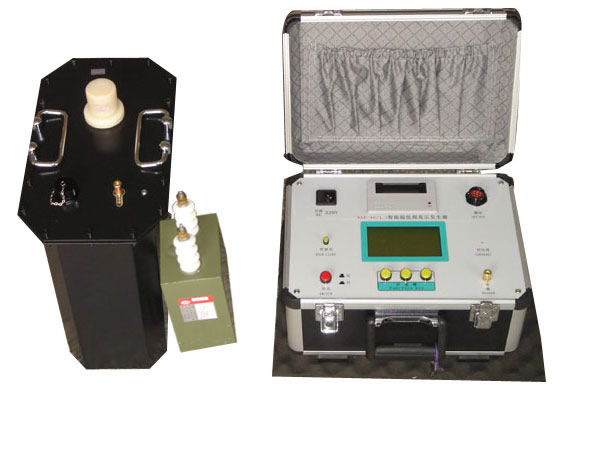

0.1Hz超低頻高壓試驗裝置

VLF 系列0.1HZ超低頻絕緣耐壓試驗裝置說明書下載.rar
功能特點

●0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一

●采用微機控制，升壓、降壓、測量、保護完全自動化。大屏幕液晶顯示，且能顯示輸出波形、打印試驗報告

●電流、電壓、波形數據均直接從高壓側采樣獲得，數據準確。

●具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。

●具有過流保護功能，設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

●高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。

●由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

主要技術參數

型號

額定電壓

帶載能力

重量

用途

VLF-30

30kV

（峰值）

0.1Hz,≤1.1μF

控制器：4㎏

升壓體：25㎏

尺寸：長*寬*高

323*174*323

10kV電纜、發電機等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

VLF-40

40kV

（峰值）

0.1Hz,≤1.1μF

控制器：5㎏

升壓體：30㎏

尺寸：長*寬*高

357*208*343

13.8kV電纜、發電機等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

VLF-50

50kV

（峰值）

0.1Hz,≤1.1μF

控制器：6㎏

升壓體：45㎏

尺寸：長*寬*高

357*210*365

15.75kV電纜、發電機等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

VLF-60

60kV

（峰值）

0.1Hz,≤1.1μF

控制器：6㎏

升壓體：50㎏

尺寸：長*寬*高

357*220*370

18kV電纜、發電機等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF

VLF- 80

80kV

（峰值）

0.1Hz,≤1.1μF

控制器：8㎏

升壓體：90㎏

尺寸：長*寬*高

357*240*390

35kV電纜、發電機等

0.05Hz,≤2.2μF

0.02Hz,≤5.5μF
