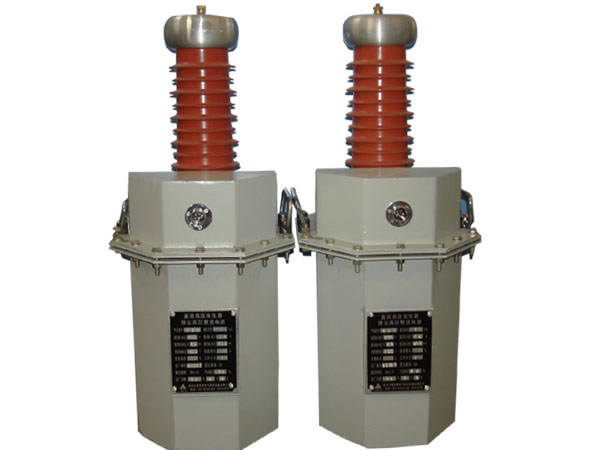

GZY系列電除塵高壓整流電源

GZY系列電除塵高壓整流電源

一、簡介

GZY系列電除塵高壓整流電源是我公司在生產同類產品基礎上經過大量技術改進后而生產的電除塵高壓整流電源,廣泛用于冶金、電力、建材、石油、化工、紡織等行業。是除粉塵和煙塵，除酸霧和油霧，除煤焦油以及靜電植絨、靜電噴塑等高壓整流電源。

二、特點

2-1、本系列產品嚴格按照中華人民共和國環境保護行業標準《HJ/T320-2006》生產，具有可靠的絕緣水平及沖擊電壓能力。

2-2、運行穩定可靠、性能高，能長期保持沉積效率，并能承受瞬態短路能力。

2-3、器芯采用單框芯式，初級繞組在內，高壓繞組在外（并采用全絕緣橋式整流方式）這種同軸布置減少了漏磁通，增大了繞組間的耦合，因而使產品功率因數cosΦ≥0.9，節電效率高。

三、 主要技術參數

4-1、交流輸入電壓：220V/50Hz 單相 380V/50Hz 二相

4-2、直流輸出電壓：40、60、72、100、120、140KV

4-3、直流輸出電流：50、100、150、200、300、400、500、600、800、1000、1500、2000mA

常用規格如表

四、 結構與工作原理

4-1、產品結構如圖一所示：

圖一

常用產品規格結構參考尺寸表

6-2、該產品系單相橋式整流（高壓硅堆在器身內）全絕緣變壓器，其結構如圖二：

1 — 電除塵器外殼 2 — 電除塵器高壓輸出套管 3 — 電除塵器輸出尾端

4 — 鐵芯 5 — 高壓繞組 6 — 高壓硅堆 7 — 低壓繞組

6-3、該產品一次輸入工頻220(380)V電壓后，根據電磁感應原理，變壓器二次側就會產生一個較恒定的直流高壓。

6-4、由于輸出電壓是對地而言的，所以這種電路適用于除塵，也適用于一極接地的被試品，其工作原理如圖三：

6-5、這種電路輸出電壓的脈動很小但對變壓器制造要求較嚴，T的次級電壓仍為U_T，但其兩個端頭的對地絕緣不同，A點的絕緣要求為2U_T，而X點為U_T，硅堆的反峰電壓約為2√2U_T 。

6-6、由于本設備是負高壓輸出，因粉塵中含水分，水又帶正電，在電場作用下，帶水分的粉塵向負極性電極集中，以達到除塵效果。由于極性效應，負高壓放電的火花小于正極性放電火花，不易閃絡。

功能特點

●GZY系列電除塵高壓整流電源是除粉塵和煙塵，除酸霧和油霧，除煤焦油以及靜電植絨、靜電噴塑等高壓整流電源。

●嚴格按照中華人民共和國環境保護行業標準《HJ/T320-2006》生產，具有可靠的絕緣水平及沖擊電壓能力。

●運行穩定可靠、性能高，能長期保持沉積效率，并能承受瞬態短路能力。

●器芯采用單框芯式，初級繞組在內，高壓繞組在外（并采用全絕緣橋式整流方式）這種同軸布置減少了漏磁通，增大了繞組間的耦合，因而使產品功率因數cosΦ≥0.9，節電效率高。

主要技術參數

●交流輸入電壓：220V/50Hz 單相 380V/50Hz 二相
