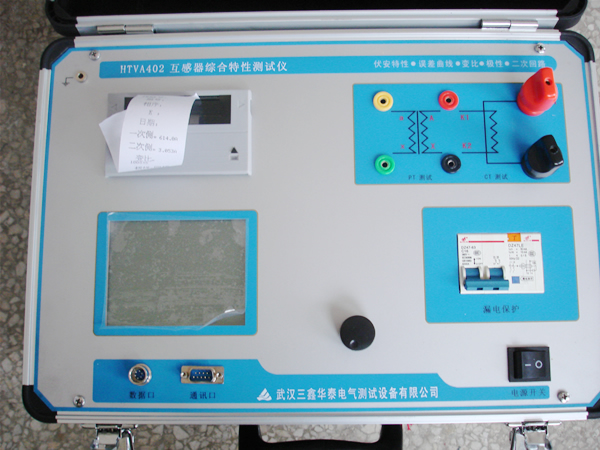

HTVA402互感器綜合特性測試儀說明書.rar

功能特點

●可以試驗： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT任意點誤差曲線，CT/PT比差等結果參數，其特性：

●儀器操作安全方便 全微機化裝置，內置進口高性能CPU，可靠性高，依據界面提示設定測試參數后，不需人工接觸被測試設備，儀器自動完成測試，使試驗人員遠離高壓電路，確保其人身安全。

●輸出容量大  伏安特性試驗大輸出電壓高達1000V，變比測試大輸出電流高達600A，儀器內置調壓器輸出容量為5KVA。

●可選配件包括外接升壓器，外接升流器，外接調壓器，外接升壓器高電壓可升至2000V 3A，外接升流器可升至1000A，外接調壓器大輸出可達1500V，20A，采用外接升壓器時，高可做500KV等級1A電流互感器的伏安特性試驗。

●大屏幕320*240點陣漢字圖形界面，測試完成后可直接顯示伏安特性曲線圖，圖形清晰，美觀，易于分析，自帶微型打印機，可隨時打印曲線和測試結果。

●使用旋轉鼠標作為輸入設備，操作方便簡單，使用壽命長。

●儀器內置Flash存儲器，數據保存后掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果。

●儀器帶有RS232通信接口，可以使用串口連接線與計算機聯機，實現PC機和儀器通信，試驗人員可以通過計算機控制儀器進行試驗或從儀器上傳試驗數據，儀器所帶PC機應用程序功能強大，美觀大方，操作簡單，可實現試驗結果的保存、打印，并可將試驗數據導出為EXCEL格式文檔進行編輯。

●儀器電源可實現AC220V和AC380V自適應供電。
